elektrische Verbindung Motherboard
Hallo Leute,
meine Tochter hat in ihrem Ducato eine 2kW China Heizung verbaut. Im Frühjahr hat es das Bedienpanel durchgeknallt, keine Bedienfunktionen mehr, es blieb schwarz. Ich hab das ganze Ding, also Brenner, Pumpe, Panel, etc. ausgebaut um festzustellen wie das Ganze überhaupt funktioniert und habe dabei ein grundsätzliches Verständnisproblem bzgl. dem Motherboard. Wie soll das denn angeschlossen werden?
Ich habe Ausgangsseitig vom Brenner den siebenpoligen quadratischen Stecker. Der geht mit zwei Polen zur Dieselpumpe, mit drei Polen zum Panel und mit + und Masse an die 12V Versorgung. Das Kabel mit den entsprechenden Steckverbindungen liegt ja bei. Das Motherboard hat den gleichen 7 poligen Stecker, aber ich kann ja am Brenner nur einmal einstecken, also entweder das Kabel mit den Abzweigungen zur Pumpe,Panel und Versorgung ODER das Motherboard. Motherboard macht da natürlich gar keinen Sinn, weil ohne Pumpe und Versorgung geht ja eh nichts. Wo ist also mein Denkfehler. Kann mir da jemand auf die Sprünge helfen?
Danke, Michael
Moin Michael,
hmm ich komm da gerade nicht so ganz mit. Die Hauptplatine ist in der eigentlichen Dieselheizung (dem Brenner) eingebaut, diese hat einen kurzen Anschluss mit dem 7-poligen Stecker. So hab ich das in dem Hauptartikel zur Chinaheizung hier im Blog auch fotografiert.
An den 7-poligen Stecker wird dann der Kabelbaum angeschlossen, um Dieselpumpe, Batterie und das Bedienteil zu verbinden.
LG chris
merci, Chris,
das war jetzt tatsächlich die Antwort die ich gebraucht habe. Ich hab den Brenner NICHT aufgemacht und deswegen bin ich völlig ratlos mit meiner Hauptplatine dagestanden. Das der 7-poligen Stecker Versorgung, Pumpe und Panel bedient habe ich soweit schon gecheckt.
Jetzt wo du es sagst macht es natürlich auch Sinn, ich hatte nämlich bei der Platine die drei leeren Steckverbindungen zuordnen wollen, das sind dann eben die Heizpatrone und der Sensor.
Tja, wenn mans weiss ist es deutlich einfacher, schönen Abend noch, Michael
Tja, die beiden Motherboards sind leider verschieden. Nicht nur in der Grösse, das ging wahrscheinlich noch, aber die Stecker. die in meinem Brenner verbaut sind, das ist leider nicht kompatibel mit dem neuen Motherboard, zumindest schwer vorstellbar.
Hier ein paar Fotos zum erläutern

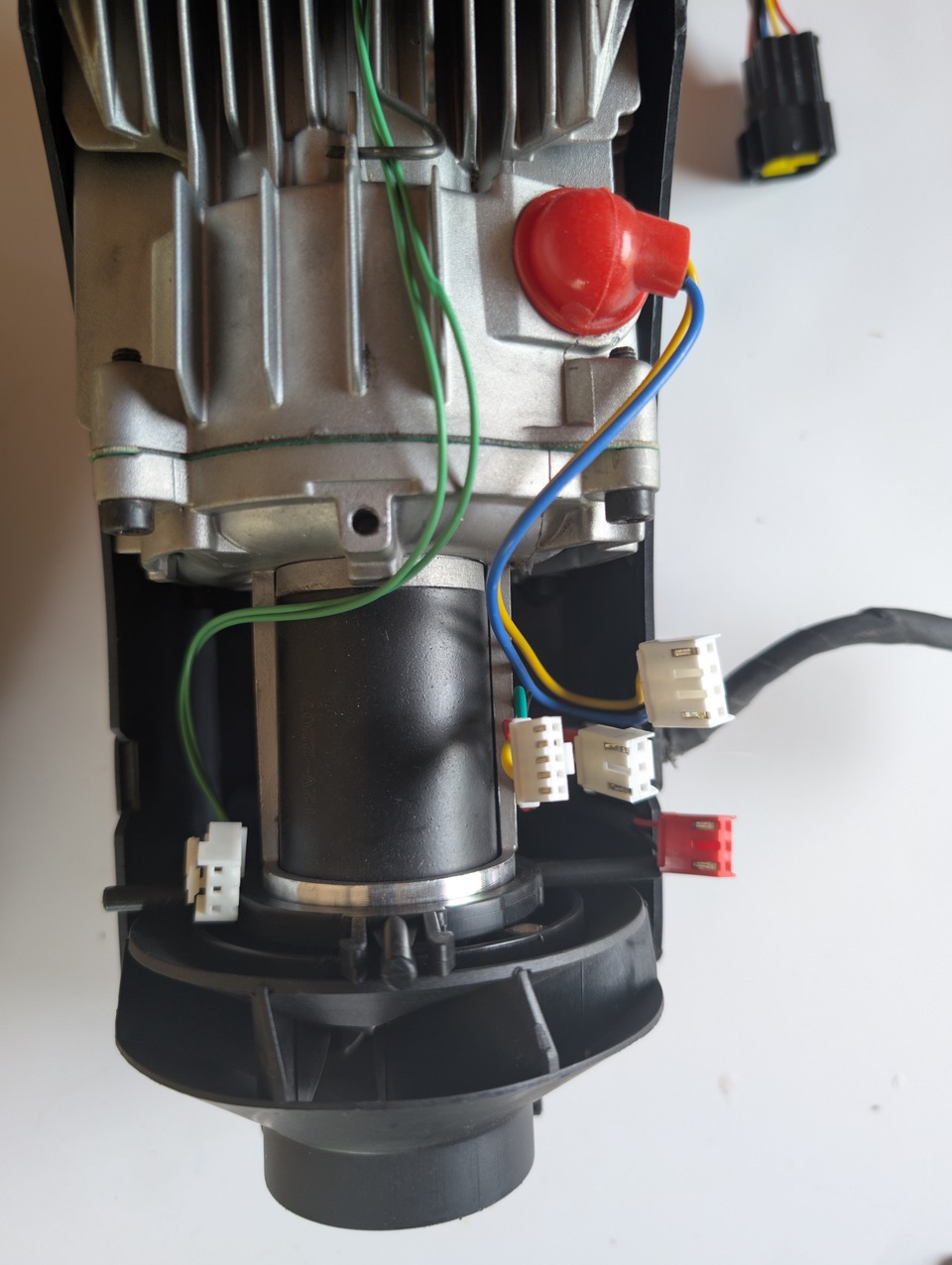

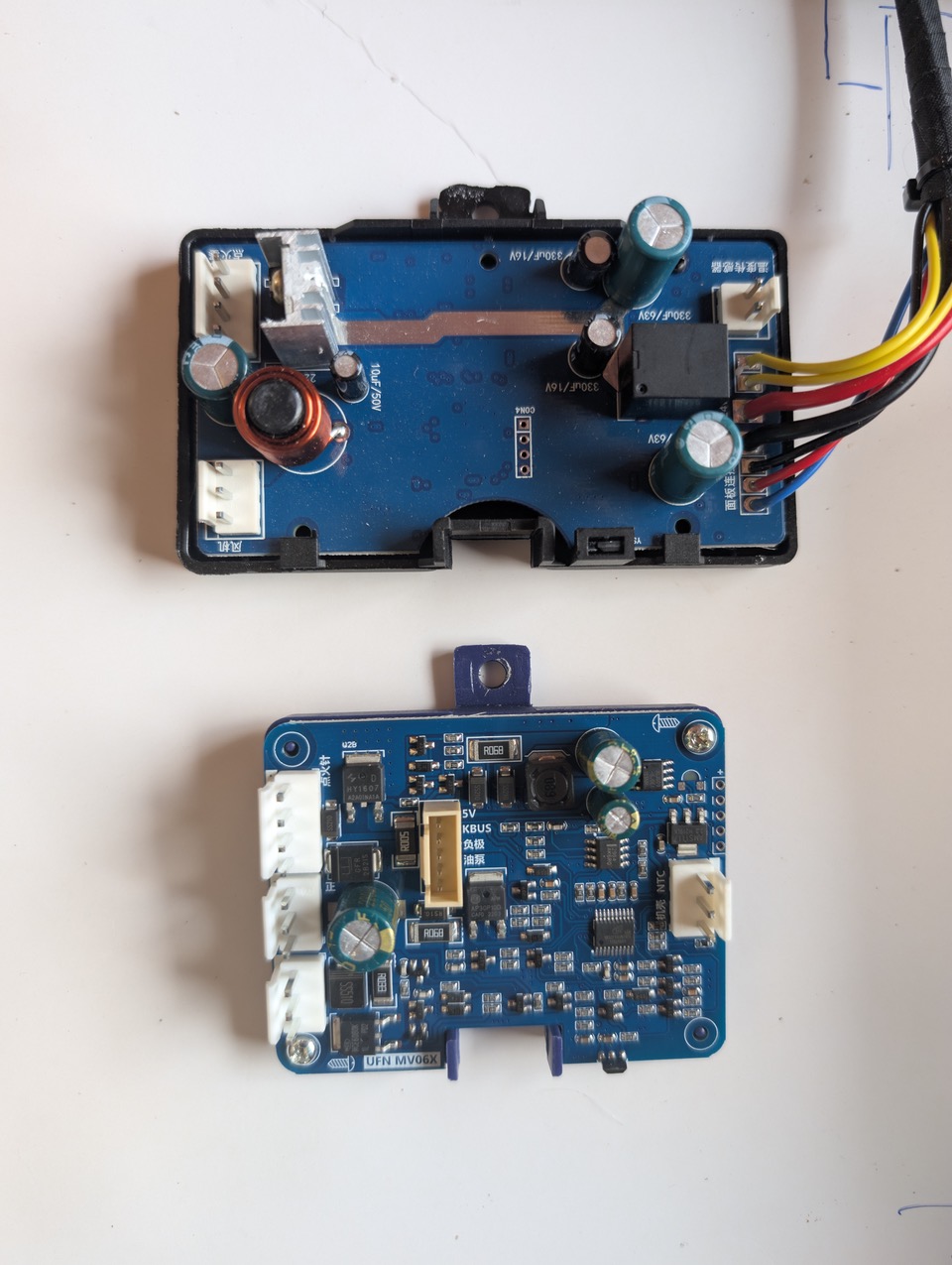

Das sind die beiden Boards, hier noch die fünf Stecker, die vom Brenner kommen

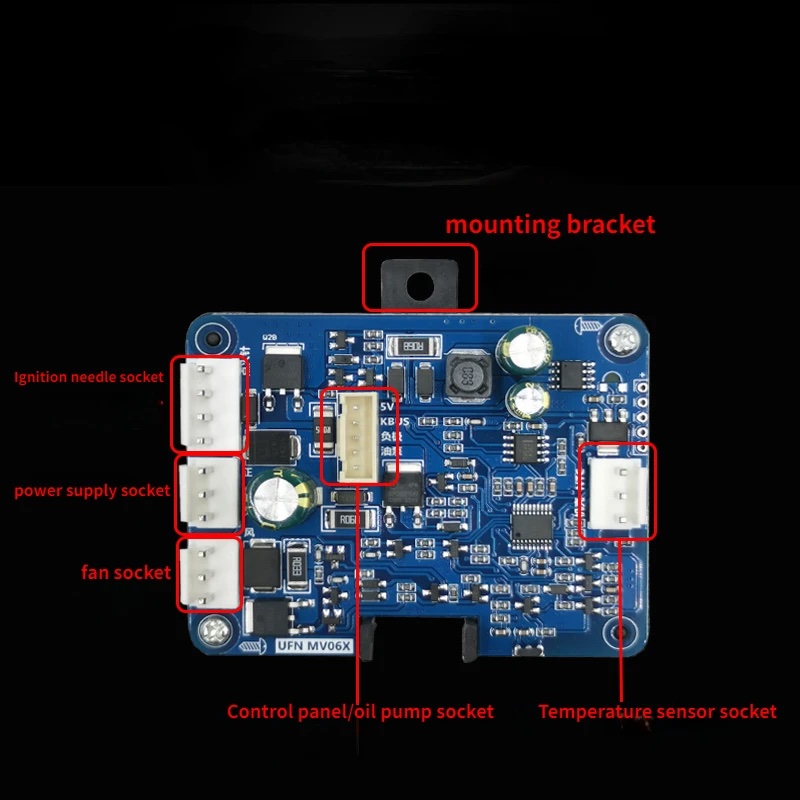

Es gibt eine Beschriftung der einzelnen Stecker im Netz,
Jedenfalls scheint mir das mit dem neuen Motherboard nicht lösbar, falls jemand da Erfahrung damit gemacht hat, wäre ich dankbar für Infos.
Ich habe versuchsweise das alte Motherboard mit dem neuen Panel verbunden, Fehlercode E-07, das scheint logisch, bedeutet wahrscheinlich keine Komunikation möglich.
Ich hab dann das neue Motherboard mit dem neuen Panel verbunden, natürlich ohne die Sensoren, da fehlöen mir ja die Steckverbindungen, das neue Board hat ja bloss drei Steckverbindungen, da kommt dann E-09, das erscheint mir ebenfalls schlüssig, weil der Thermosensor ja nicht angeschlossen ist.
Ergebnis ist, ich brauche ein baugleiches Motherboard mit den fünf Steckverbindungen, sehe ich das richtig?
Dazu kommt dann das Problem, das die Dinger nicht so einfach zu bekommen sind, einzige Adresse die ich bisher gefunden habe ist Aliexpress, nicht mein "real favorite", vielleicht weiss da jemand wo ich das Board ohne drei Wochen Wartezeit bekomme. Wir leben hier in Spanien, das macht es manchmal noch komplizierter.
Okay, schönes Wochenende, Michael
Hochgeladene Dateien:
Hi Michael,
anstatt weiter Einzelteile zu bestellen würde ich eine komplett neue 2KW kaufen und einbauen. Preislich liegen die so um die 100€ herum. Wenn du nur Bedienteil und Hauptplatine kaufst sind das auch schon 30 - 40 € mit dem Risiko, dass es wieder nicht passt.
Von der defekten Heizung könnten vermutlich Dieselpumpe, Thermosensor, die Glühkerze und der Kabelbaum übernommen werden. Alles durchaus interessante Ersatzteile, die du schön einpacken und deiner Tochter für alle Fälle mitgeben könntest. Bei der Dieselpumpe müsstest du schauen, ob dort eine 22 oder eine 16 oder was anderes drauf steht. Die anderen Teile sind eigentlich immer gleich.
Ich würd das so machen ...
LG chris
Danke dir Chris,
das habe ich mir genau so gedacht wie du geschrieben hast.
Ist schon bestellt
